Formate
Flachbettscanner
Fotoapparat


JPEG - für Fotos
JPEG ist ein hochkomprimierendes verlustbehaftetes Bildformat. Verlustbehaftet bedeutet, dass der Bildinhalt die Komprimierung nicht unverändert übersteht. Das komprimierte Bild weicht etwas vom Original ab, undzwar umso mehr, je stärker man komprimiert. Diese sogenannten JPEG-Artefakte stören aber bei Fotografien nicht so sehr. Aus diesem Grunde sollten alle normalen Fotos im JPEG-Format in die Homepage eingebunden werden. Es empfiehlt sich, mit dem Komprimierungsgrad ein wenig zu experimentieren, um einen optimalen Kompromiss zwischen Qualität und Bildgröße zu finden.
Das PNG-Format hat das Zeug, JPEG abzulösen. Momentan ist aber JPEG noch in der Überzahl.

GIF - für Grafiken
GIF ist ein komprimierendes verlustfreies Bildformat, das nur bis zu 256 unterschiedliche Farben kennt. Für große Fotos ist GIF ungeeignet, da bei der Wandlung nach GIF die Zahl der Farben im Bild auf 256 reduziert werden muss. Das optische Ergebnis ist in aller Regel unbefriedigend. (Für kleine Fotos, wie z.B. Avatare ist GIF aber sehr wohl geeignet.)

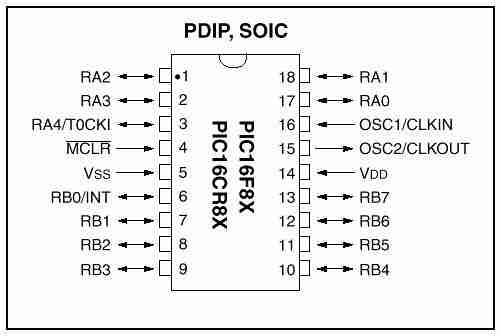

Perfekt ist GIF aber als Bildformat für schematische Darstellungen, wie z.B. Stromlaufpläne u.ä.. Werden solche Grafiken mit JPEG komprimiert, dann fallen die JPEG-Artefakte in den einfarbigen Flächen der Schematas störend auf, das Bild wirkt außerdem verschwommen und verrauscht. Im GIF-Format wird das Bild dagegen unverfälscht dargestellt.

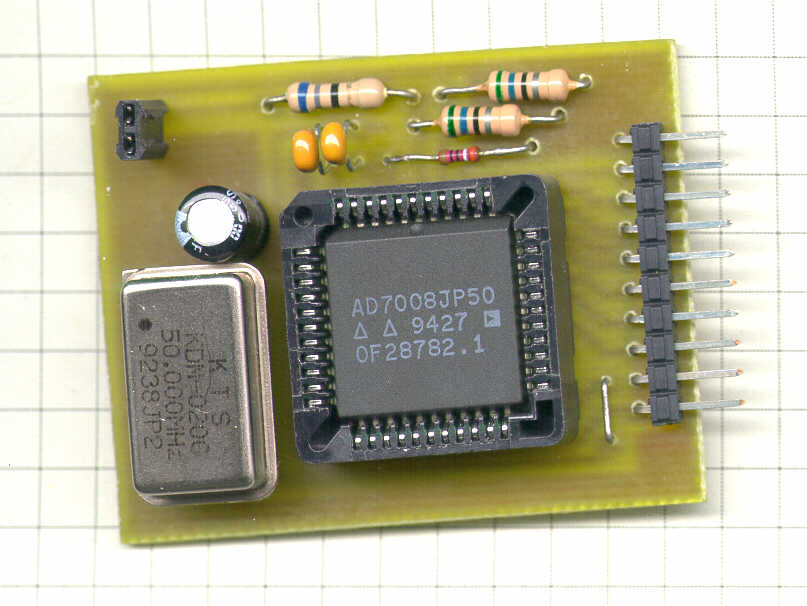

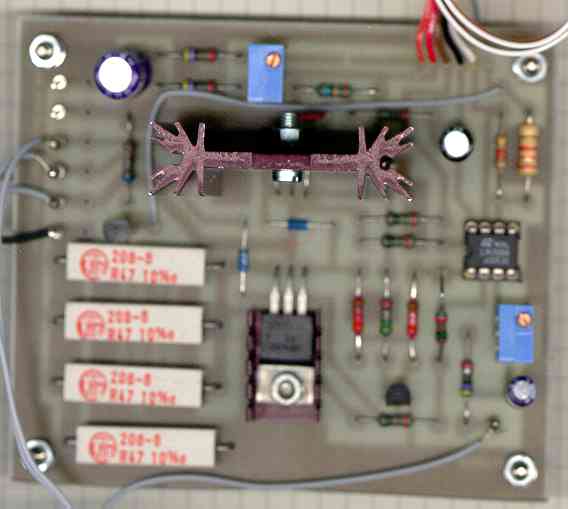

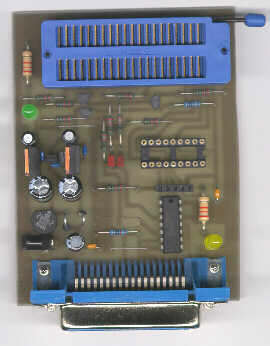

Die meisten Abbildungen von Leiterplatten oder kleinen Bauteilen habe ich einfach mit einem Scanner eingescannt. Dazu legt man die Baugruppe oder das Bauteil kopfüber auf das Scannerglas, deckt alles mit einem Blatt weißem oder kariertem Papier ab, und scannt. Auf diese Art und Weise erhält man verwackelungsfreie, gut ausgeleuchtete und  hoch aufgelöste 'Fotos'.  Wichtig ist, dass die Platine einigermaßen parallel zum Scannerglas liegt. Aus diesem Grunde habe ich z.B. beim Scannen des nebenstehenden Fotos den Hebel der blauen Schaltkreisfassung umgelegt.

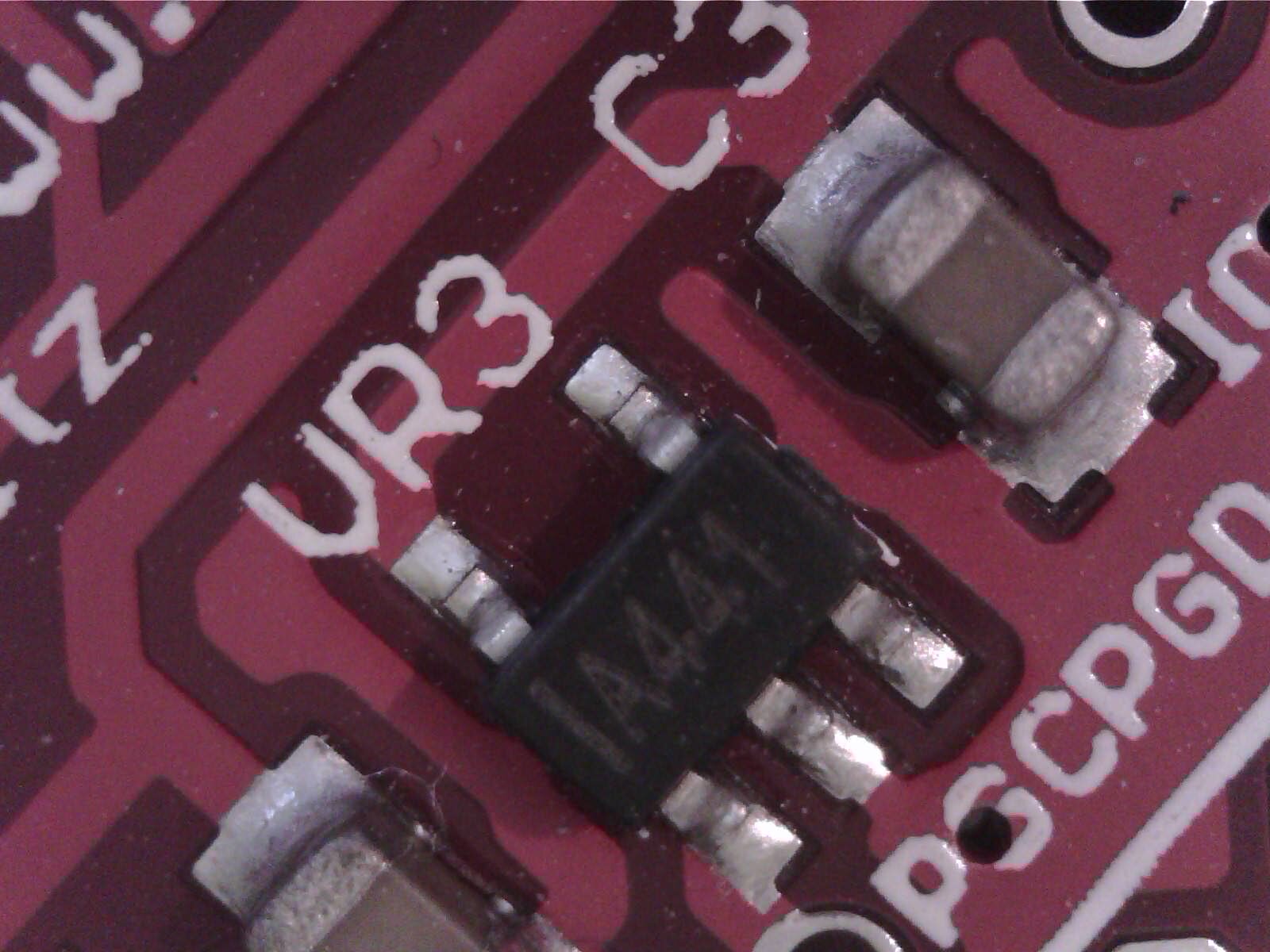

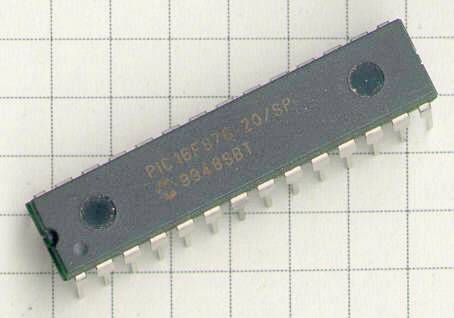

Wird z.B. ein Schaltkreis nicht mittig auf dem Scanner sondern am linken oder rechten Rand platziert, so erreicht man sogar einen räumlichen Effekt. Der Schaltkreis auf dem nebenstehenden Foto scheint ein wenig gekippt zu sein (obwohl er es nicht ist). Man kann die untere Anschlussreihe erkennen, nicht aber die obere. Das nebenstehende Foto zeigt auch deutlich, das sich mit einem Scanner hochauflösende, vergrößerte Darstellungen von Bauteilen erstellen lassen. Da halten nur gute Kameras mit sehr guter Makrofunktion mit.

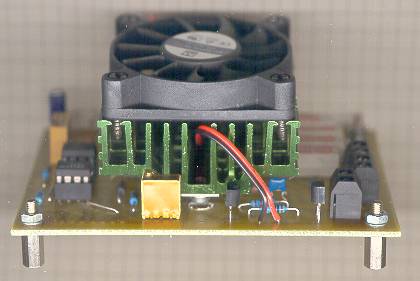

Eigentlich sind Scanner ja nur dafür entwickelt worden, Objekte abzubilden, die plan auf dem Scannerglas liegen. Aber viele Scanner haben eine Tiefenschärfe, die auch Dinge scharf abbildet, die sich etliche Millimeter über dem Glas befinden. So lassen sich auch bestückte Platinen einscannen, wenn auf ihnen keine hohen Bauelemente montiert sind. Wie gut die Tiefenschärfe ist, ist von Modell zu Modell verschieden. Ab 1cm ist aber in der Regel Schluss. Das nebenstehende Foto illustriert dieses Problem. In der Zeitschrift c't wird bei Scanner-Vergleichstests die Tiefenschärfe ausgemessen. Die Testresultate mögen eine Orientierung bieten. Gute Erfahrungen habe ich mit einem (inzwischen völlig veraltetem) HP-ScanJet 6100C gemacht. Eine sehr schlechte Tiefenschärfe haben extrem flache Scanner. Die von Canon entwickelten, platzsparenden CIS-Scanner sind deshalb zum Einscannen von Bauteilen nicht geeignet.

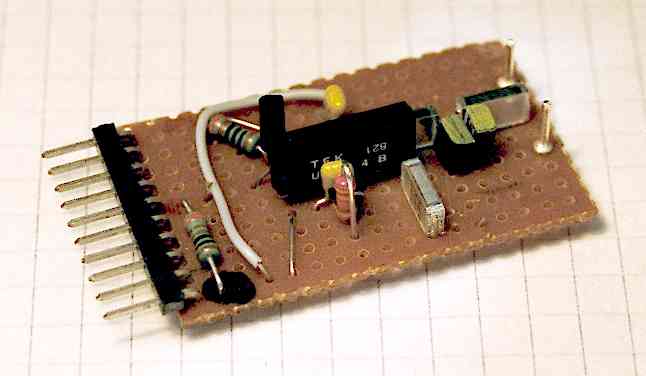

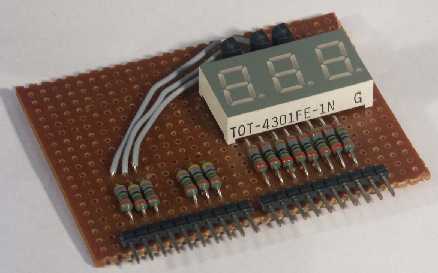

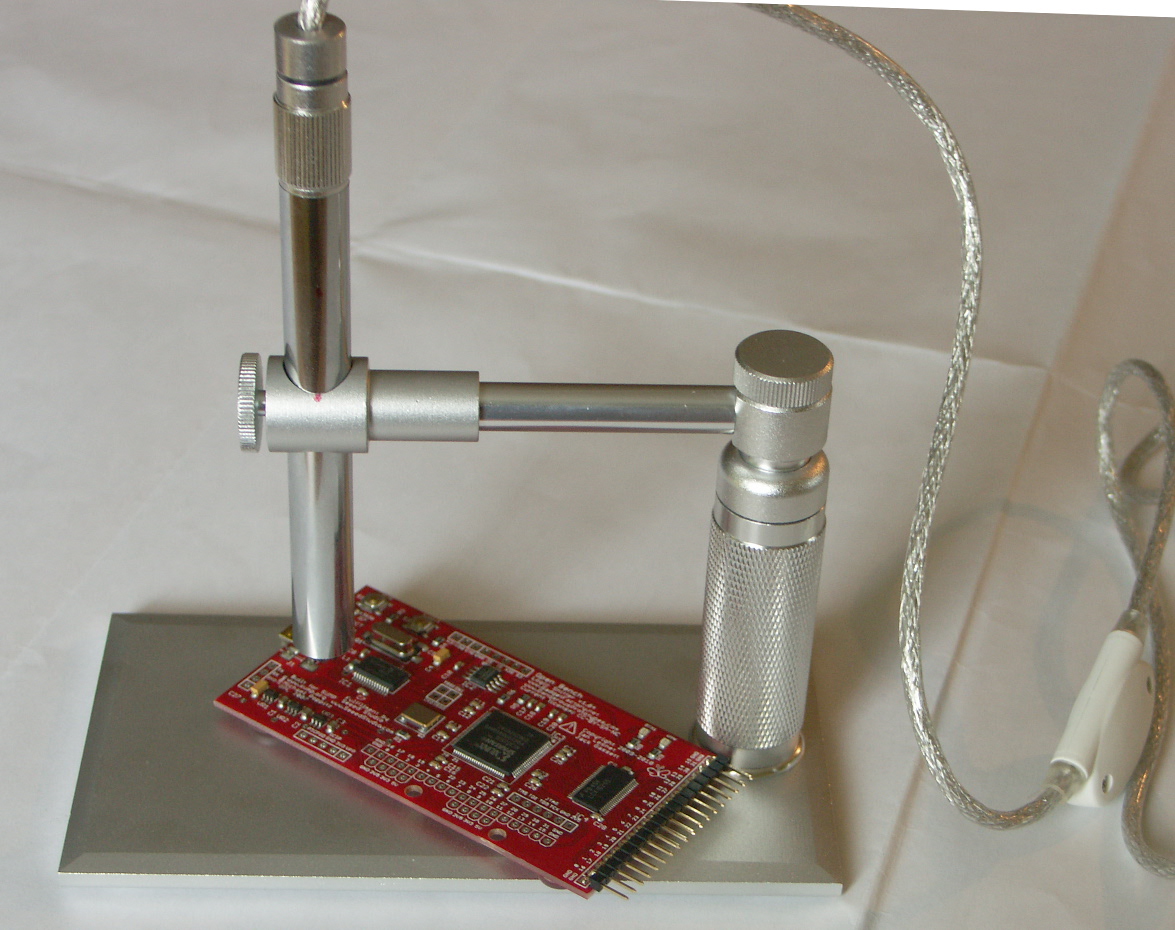

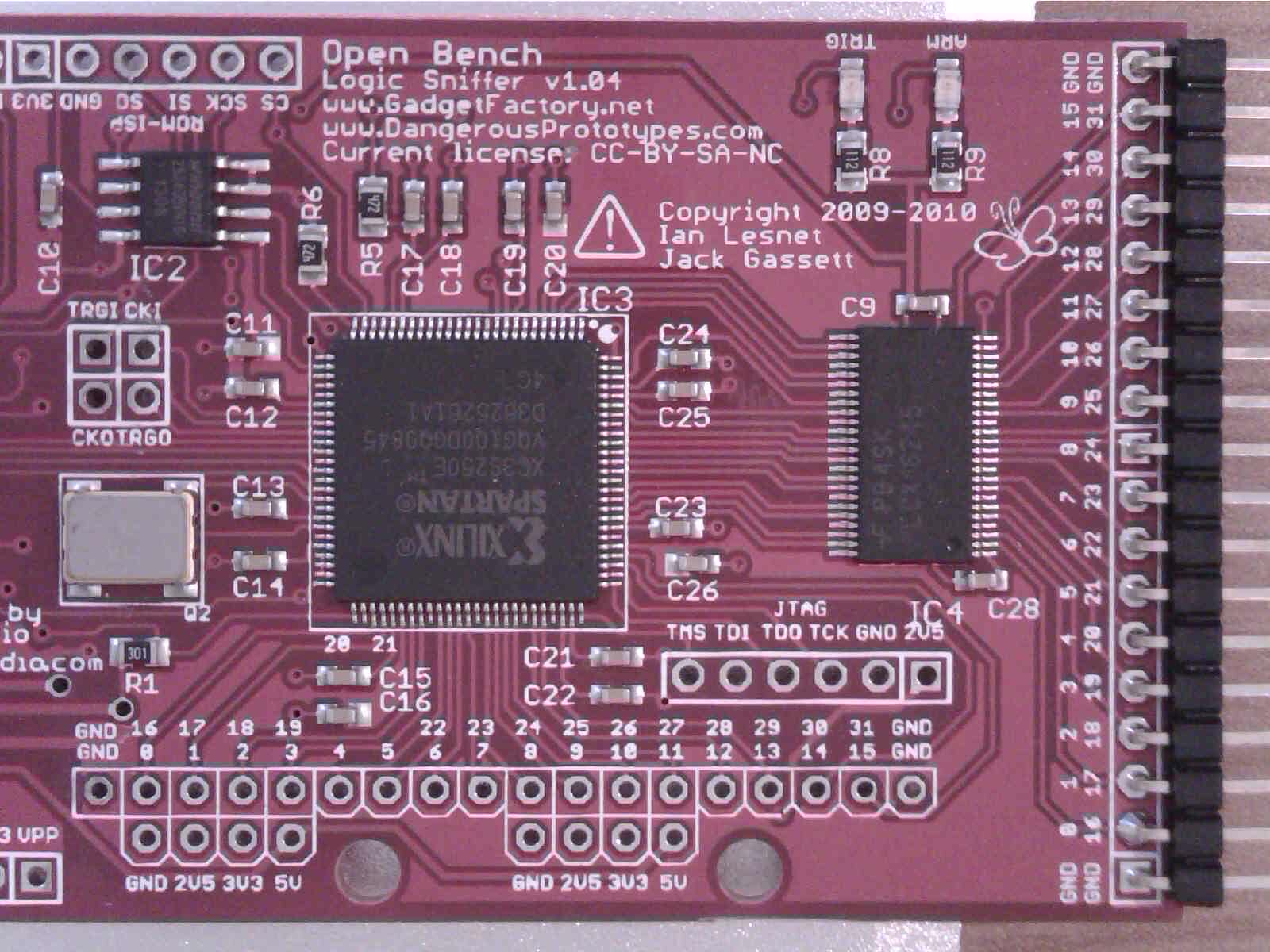

Wenn eine Baugruppe fotografiert werden soll, dann kommt es darauf an, dass alle Teile dieser Baugruppe auf dem Foto zu erkennen sind. Es sollen also Bereiche, die dicht an der Kamera liegen wie, auch weiter entfernte Bereiche der Baugruppe scharf abgebildet werden. Das ist nur zu erreichen, wenn das Foto eine große Tiefenschärfe hat. Es gibt zwei Wege eine große Tiefenschärfe zu erreichen: man fotografiert mit kurzer Brennweite auf große Entfernung man fotografiert mit großem Blendenwert (kleiner Blendendurchmesser)

zu 1. Fotografiert man mit kurzer Brennweite auf große Entfernung, dann wird das zu fotografierende Objekt zwangsläufig sehr klein dargestellt. Da stößt man schnell an die Grenzen des Machbaren. zu 2. Ein großer Blendenwert erfordert leider eine lange Belichtungszeit. Da man im Hobbykeller meist keine superhellen Scheinwerfer einsetzt, empfielt es sich, die Kamera auf ein Stativ zu montieren. An der Kamera ist die Zeitautomatik (A) auszuwählen, und der höchstmögliche Blendenwert einzustellen (z.B. 11, 16 oder 22).
